T-MAG F 60
Filtro defangatore magnetico per impianti da 15 mc/h. Idoneo per installazione in linea.
Il sistema di filtrazione magnetica T-MAG F 60 è un sistema di nuova generazione per la pulizia di grandi impianti e capace di rimuovere gli ossidi di ferro e materiali sedimentabili durante il normale utilizzo del circuito.
Il filtro T-MAG F 60 è interamente costruito in acciaio INOX AISI 304, al suo interno sono alloggiati sia dei magneti da 12.000 GAUSS per la raccolta degli ossidi di ferro, e un cestello filtrante in acciaio inox da 500 micron.
Per rimuovere gli ossidi di ferro e le impurità dal defangatore magnetico T-MAG F 60 si possono usare due metodi di pulizia semiautomatica, per un’operazione rapida e senza dover aprire il filtro:
– Metodo 1: chiudere l’ingresso del filtro, rimuovere il magnete verso l’alto, ed aprire la valvola di scarico sul fondo. Grazie a questa operazione di pulizia gli ossidi di ferro attaccati al manicotto porta magnete e al cestello filtrante verranno rimossi in controcorrente. Per una pulizia del cestello filtrante più accurata si consiglia di rimuoverlo e pulirlo con acqua corrente.

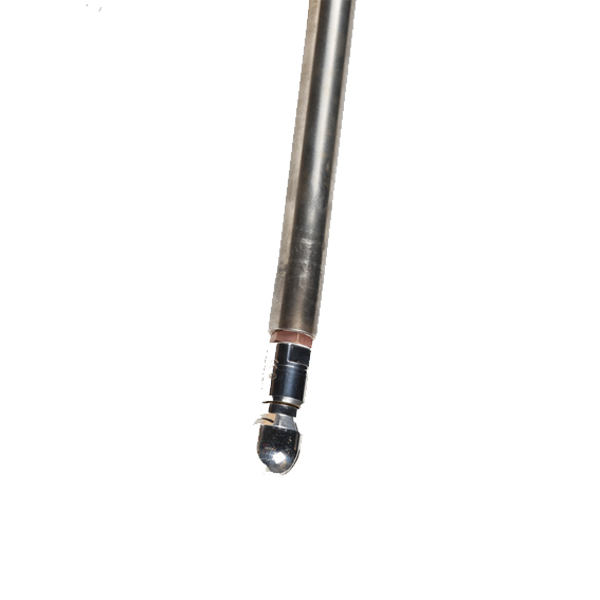

– Metodo 2: chiudere l’ingresso e l’uscita del filtro, rimuovere il magnete verso l’alto, collegare un tubo di caricamento dell’acqua (OPTIONAL: sfera pulente ruotante), aprire la valvola di caricamento dell’acqua, ed aprire la valvola di scarico sul fondo. Grazie a questa operazione di pulizia gli ossidi di ferro attaccati al manicotto porta magnete e al cestello filtrante verranno rimossi in controcorrente evitando di scaricare l’acqua trattata dell’impianto
La massima efficacia nella separazione degli ossidi di ferro con il filtro magnetico T-MAG F 60 si ottiene con la Tecnologia SCARICO ZERO: aggiungendo all’acqua del circuito il protettivo TOPTHERM PROTECT 1, prodotto certificato NSF / BUILDCERT che garantisce la protezione dell’impianto dalle corrosioni e rende gli ossidi di ferro più attraibili dal magnete. Inoltre, deve essere aggiunto il disperdente per ossidi metallici TOPTHERM CLEAN 1 e rimanere all’interno del circuito insieme al protettivo PROTECT 1. Poi va pulito periodicamente il filtro defangatore T-MAG F 60.
CARATTERISTICHE
Portata MAX: 15 mc/h
Magnete in neodimio da 12.000 GAUSS
N. magneti: 3 candele
Lunghezza magnete: 300 mm

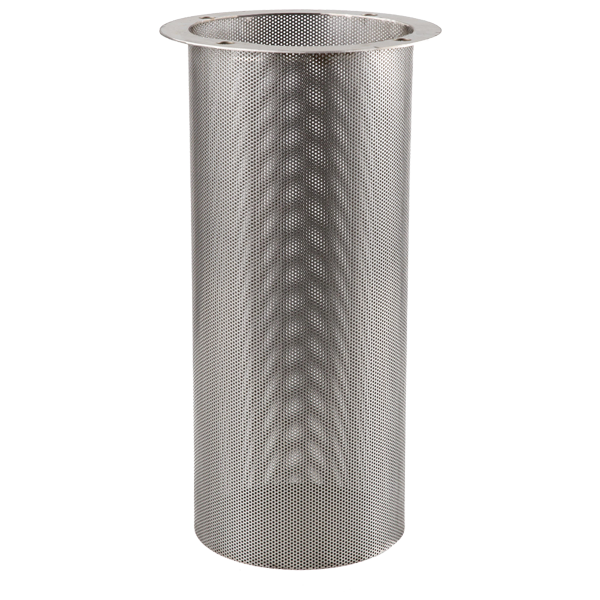

Cestello filtranti in acciaio inox da 500 micron
Materiale corpo e telaio: acciaio INOX AISI 304 (volume 8.700 cc)
Pressione MAX: 10 bar
Temperatura MAX: 80°C
Attacchi IN/OUT: 2″ G
Altezza: 880 mm
Altezza estrazione magneti: 1360 mm
Larghezza: 294 mm
Disareatore automatico
Valvola di scarico
Valvola per contro lavaggio con acqua di rete
-installazione in linea caldaia
-installazione in linea pompa di calore
-installazione in linea scambiatore a piastre
